• 概述

  JDZS-1001中間繼電器為固定延時中間繼電器，主要用于各種保護和自動控制裝置中，保護和控制回路的觸點數量及觸點容量。其功能與DZS電磁式中間繼電器可兼容，[關 鍵詞]采用集成電路具有精度高、功耗小、動作時間快、返回系數高、交直流通用、整定直觀方便、范圍寬等特點，并采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

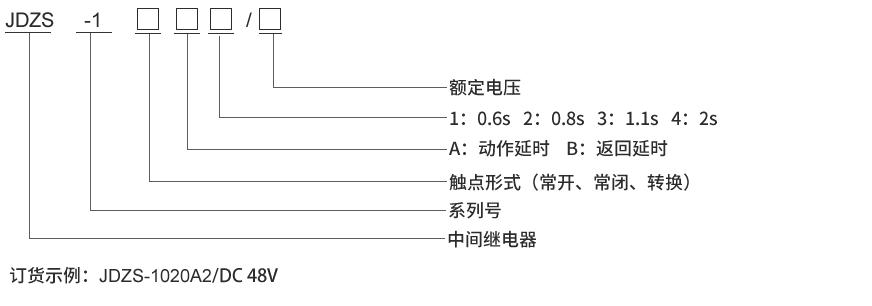

  型號及含義



  JDZS-1001觸點形式及延時范圍

  型號	觸點形式	延時時間范圍	返回值	電壓值
  JDZS-1100	1常開	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
  JDZS-1010	1常閉	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
  JDZS-1001	1轉換	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
  JDZS-1200	2常開	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
  JDZS-1020	2常閉	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
  JDZS-1002	2轉換	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V

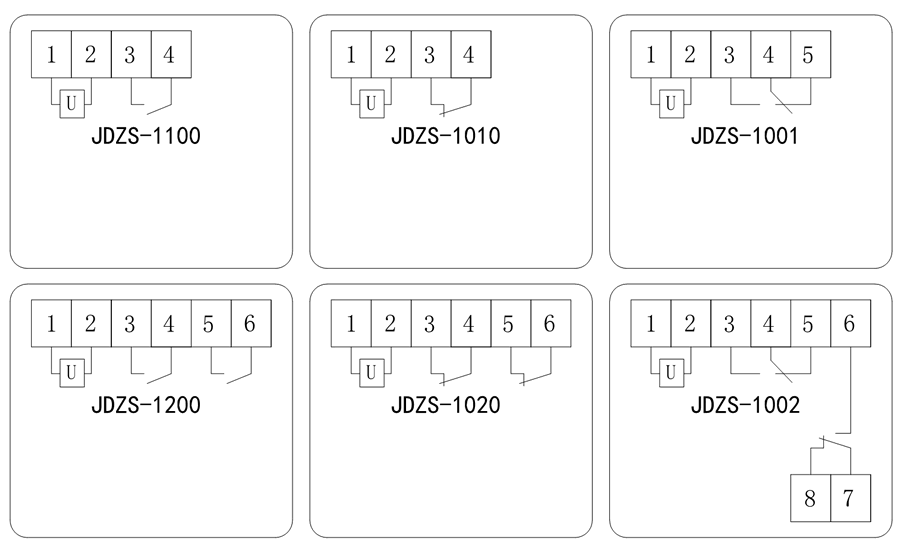

  接線圖



  JDZS-1001技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	24V、48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤85%額定電壓
  整定時間	0.6S、0.8S、1.1S、2S可選
  返回值	≥5%
  功耗	≤2W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
