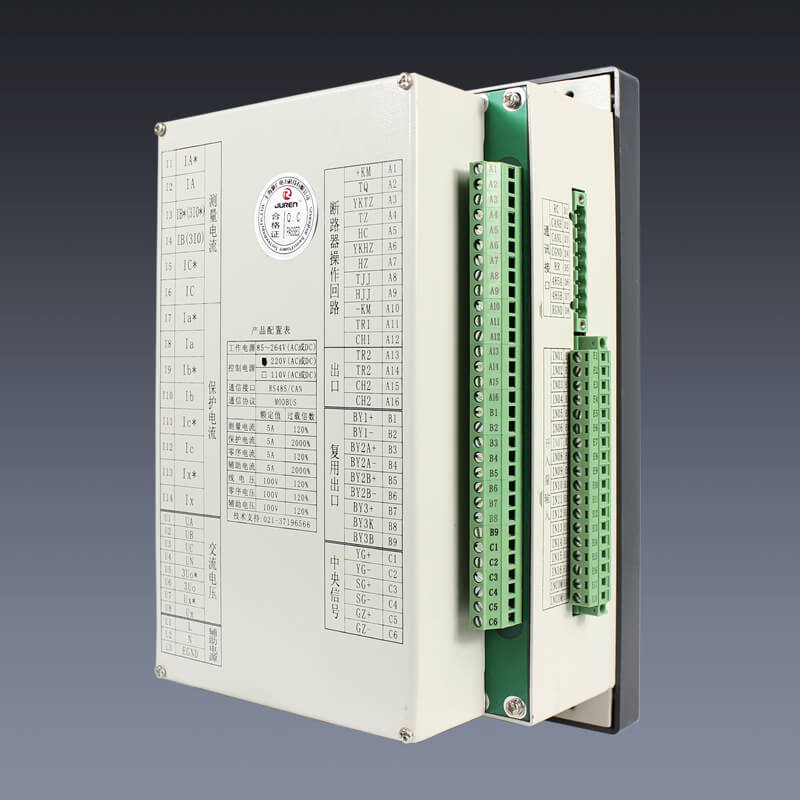

工作電源電壓范圍
85~264V（交流或直流）
控制電源額定電壓
220V（交流或直流）
交流電流回路電流
5A（額定電流為1A的必須在定貨時注明）
通訊接口
RS485/工業CAN口（MODBUS規約）
差動保護功能
兩圈式、三圈式（變壓器），電動機，發電機
測量精度
電壓、電流（0.2級），功率、電度（0.5級）
通訊支持 采用CAN現場總線和RS485總線（MODBUS通訊規約）。
高精度測量 0.2級高精度測量，滿足供電部門計量要求無需選用電力儀表。
高性能32位DSP芯片 TI德州儀器C2000? 高性能處理器更加突顯差動保護裝置性能。
開關量監視 支持16路外部無源接點信號輸入，開關量名稱可由用戶定義。
異常告警 在線監視系統的運行狀況，發現異常自動發出告警信號。
裝置自檢 具有完善的自檢能力，發現工作異常將自動發出自檢信號。
事件記錄 SOE事件記錄，可記錄發生的100條事件。

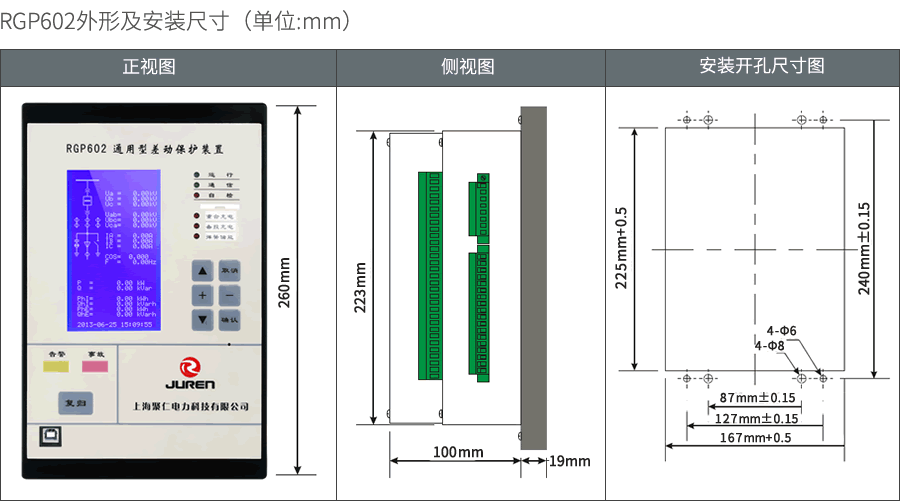

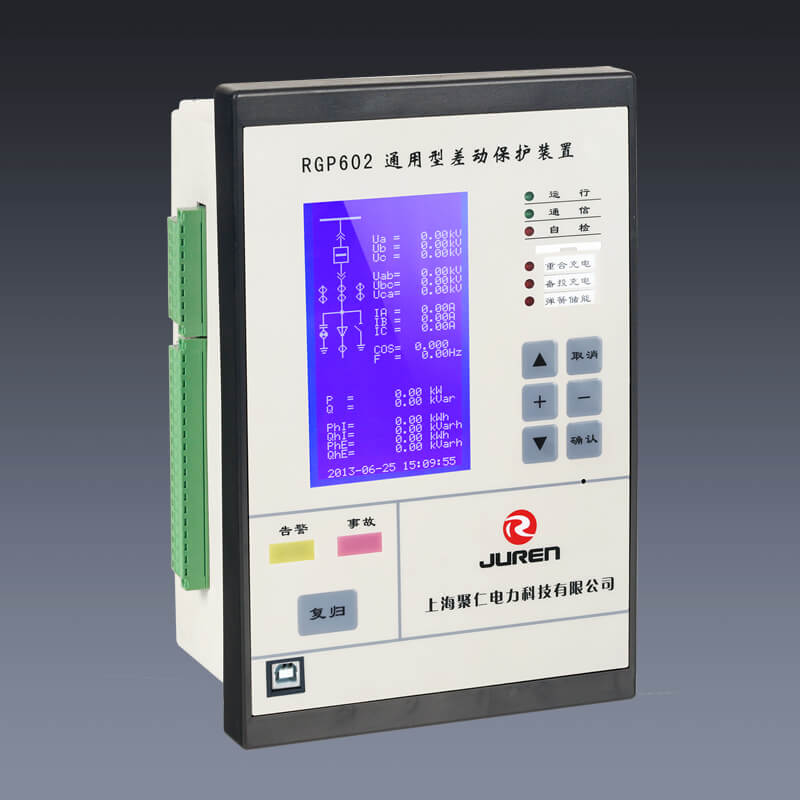

人機接口 采用帶高亮度藍色背光的液晶，菜單化設計，全中文顯示。
采用3.0寸128*64分辨率，背光圖形液晶,支持中/英文顯示（英文需注明），完善顯示測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
RGP602差動保護裝置采用比率制動特性差動保護技術，使差動電流定值隨制動電流的增大而成某一比率的提高。使制動電流在不平衡電流較大的外部故障時有制動作用。
保護功能
| 序號 | 保護功能 |
| 01 | 兩圈式變壓器差動保護 |
| 02 | 三圈式變壓器差動保護 |
| 03 | 電動機差動保護 |
| 04 | 發電機差動保護 |
保護功能設置整定表
| 序號 | 名稱 | 范圍 | 說明 |
| 01 | 差流速斷 | ---/TRE/ALM/TRP | ---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預警信號 TRP：保護出口驅動保護跳閘繼電器發故障信號 |
| 02 | 比率差動 | ---/TRE/ALM/TRP | |
| 03 | 非電量1 | ---/TRE/ALM/TRP | |
| 04 | 非電量2 | ---/TRE/ALM/TRP | |
| 05 | 非電量3 | ---/TRE/ALM/TRP | |
| 06 | 非電量4 | ---/TRE/ALM/TRP | |
| 07 | 非電量5 | ---/TRE/ALM/TRP | |
| 08 | 非電量6 | ---/TRE/ALM/TRP | |
| 09 | 非電量7 | ---/TRE/ALM/TRP | |
| 10 | 非電量8 | ---/TRE/ALM/TRP |
保護定值整定表
| 序號 | 名稱 | 范圍 | 步長 |
| 01 | 差流速斷 | ||
| 電流定值 | 0.1~100A | 0.01A | |
| 02 | 比率差動 | ||
| 電流定值 | 0.1~100A | 0.01A | |
| 拐點電流 | 0.1~100A | 0.01A | |
| 比率系數 | 0.2~1.00 | 0.01 | |
| 諧波系數 | 0.2~1.00 | 0.01 | |
| 斷線閉鎖 | ON/OFF | ||
| 諧波制動 | ON/OFF |
| 環境條件 | |
| 正常溫度 | -10℃～55℃ |
| 極限溫度 | -30℃～70℃ |
| 存儲溫度 | -40℃～85℃ |
| 相對濕度 | ≤95%，不凝露 |
| 大氣壓力 | 80～110kPa |
| 工作電源 | |
| 電壓范圍 | 85～264V（交流或直流） |
| 正常功耗 | <5W |
| 最大功耗 | <20W |
| 電源跌落 | 200ms |
| 上電沖擊 | 4A |
| 隔離耐壓 | 3kV |
| 控制電源 | |
| 額定電壓 | 220V（交流或直流）（額定電壓為110V的必須在定貨時注明） |
| 過載能力 | 70％～120％額定電壓，連續工作 |
| 隔離耐壓 | 4kV |
| 交流電流回路 | |
| 額定電流 | 5A（額定電流為1A的必須在定貨時注明） |
| 功率消耗 | <0.5VA/每相 |
| 過載能力 | 2倍額定電流，連續工作，10倍40倍為10s、1s |
| 隔離耐壓 | 4kV |
| 交流電壓回路 | |
| 額定電壓 | 100V（線電壓）或100/√3（相電壓） |
| 功率消耗 | <0.5VA/每相 |
| 過載能力 | 2倍額定電壓，連續工作 |
| 隔離耐壓 | 4kV |
| 開關量輸入回路 | |
| 額定電壓 | 24VDC（由裝置內部電源提供） |
| 功率消耗 | 每回5mA（IN01～IN16） |
| 過載能力 | <1ms |
| 隔離耐壓 | 4kV |
| 繼電器輸出回路 | |
| 分斷電壓 | 250VAC、220VDC |
| 分斷功率 | 1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載） |
| 工作電流 | 5A，連續工作 |
| 隔離耐壓 | 4kV |
| 動作時間 | <5ms |
| 觸點材料 | 銀上鑲金 |
| 電氣壽命 | 2,000,000次 |
| 機械壽命 | 20,000,000次 |
| 測量精度 | |
| 電流、電壓 | 0.2級 |
| 功率、電度 | 0.5級 |
| 頻率 | <0.02Hz |
