• 概述

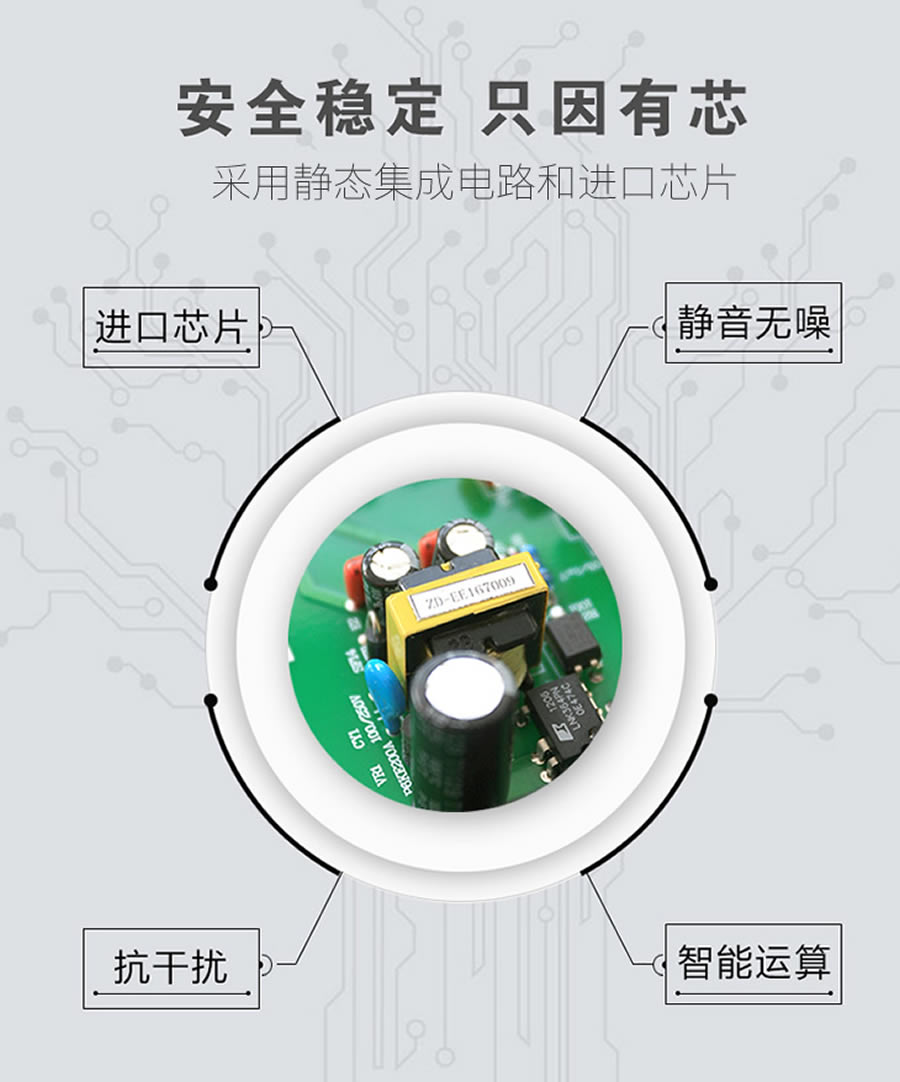

  JDY-5011電壓繼電器為瞬時動作特性，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。其功能與老式DY電磁式電壓繼電器兼容。JDY-5011采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

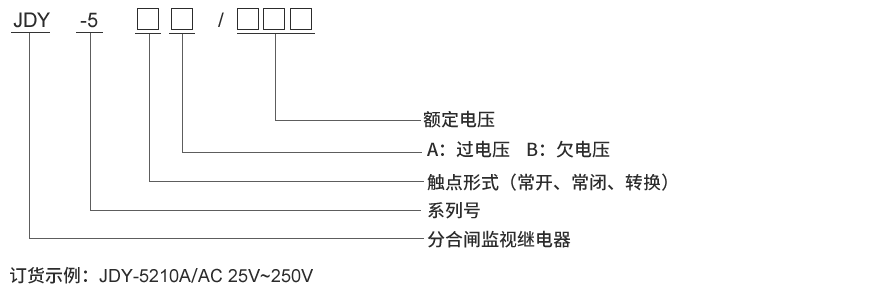

  JDY-5011型號及其含義



  主要特點

  ■采用撥盤設定；或數碼管顯示，按鍵設定。
  ■輔助電源交直流通用。

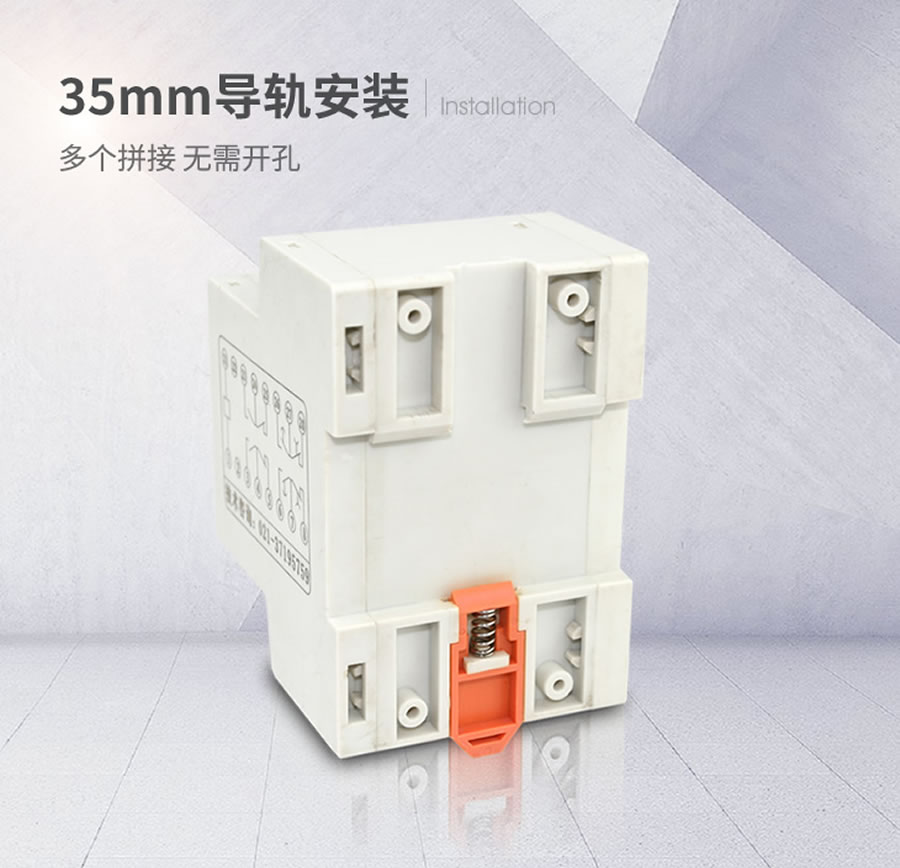

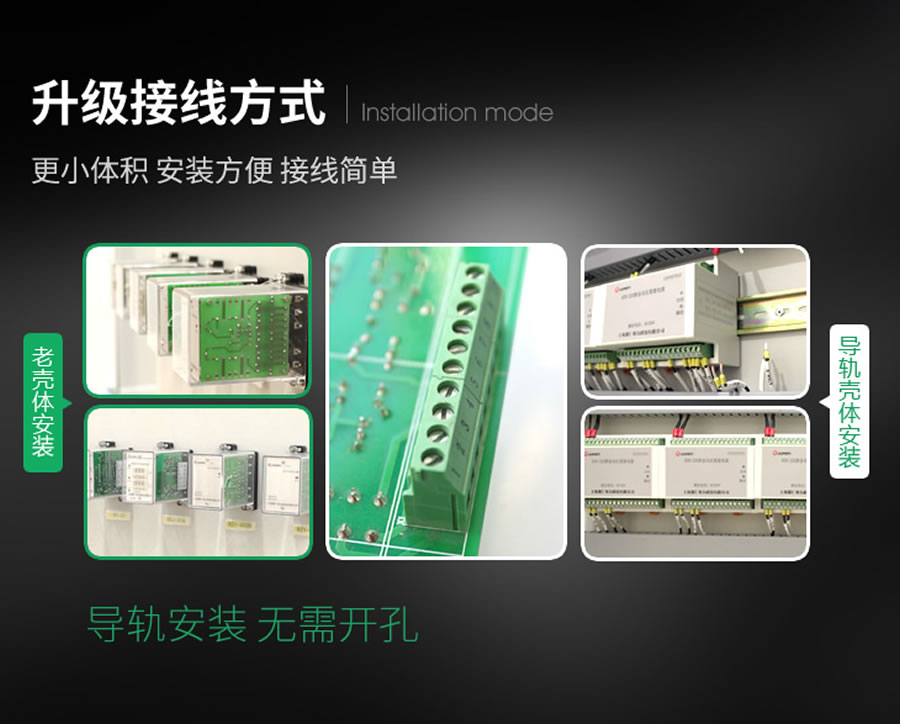

  ■采用導軌條安裝和端子排接線。
  ■JDY-5011電壓繼電器輸出可設定延時動作，動作時間可設0.1~999.9秒（僅數顯型）。

  JDY-5011觸點形式及動作方式

  型號	觸點形式	輔助電源	整定誤差	返回系數
  JDY-5002A過電壓繼電器	2轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5110A過電壓繼電器	1常開1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5220A過電壓繼電器	2常開2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5100A過電壓繼電器	1常開	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5120A過電壓繼電器	1常開2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5210A過電壓繼電器	2常開1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5001A過電壓繼電器	1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5200A過電壓繼電器	2常開	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5020A過電壓繼電器	2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5010A過電壓繼電器	1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5101A過電壓繼電器	1常開1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5011A過電壓繼電器	1常閉1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
  JDY-5002B欠電壓繼電器	2轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5110B欠電壓繼電器	1常開1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5220B欠電壓繼電器	2常開2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5100B欠電壓繼電器	1常開	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5120B欠電壓繼電器	1常開2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5210B欠電壓繼電器	2常開1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5001B欠電壓繼電器	1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5200B欠電壓繼電器	2常開	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5020B欠電壓繼電器	2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5010B欠電壓繼電器	1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5101B欠電壓繼電器	1常開1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
  JDY-5011B欠電壓繼電器	1常閉1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2

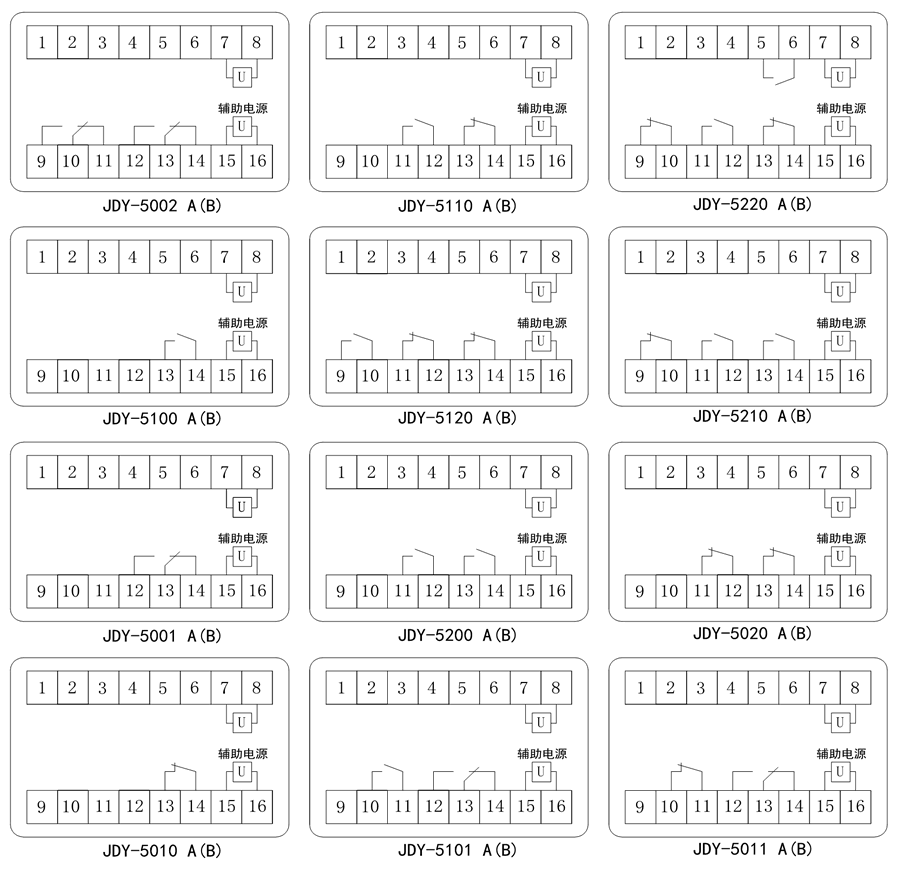

  接線圖



  JDY-5011技術參數

  額定參數
  輔助電源	AC/DC：48V、110V、220V
  整定誤差	≤±3%
  過電壓返回系數	≥0.85
  欠電壓返回系數	≤1.2
  變差	≤±2%
  過電壓動作時間	1.2倍整定值≤35ms、1.2倍整定值≤20ms
  欠電壓返回時間	0.5倍整定值≤35ms
  返回時間	≤35ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點

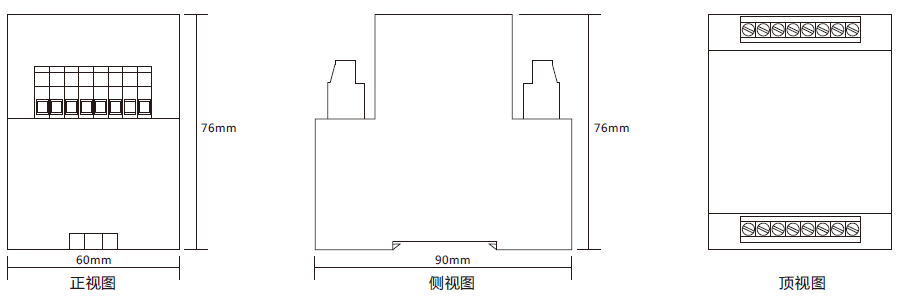

  導軌安裝結構
